6.8G智能雷达液位计

6.8G智能雷达液位计

      6.8G智能型雷达物位计是发射能量很低的极短的微波脉冲通过天线系统发射并接收来测量物位的。

全国销售热线: 13384901913

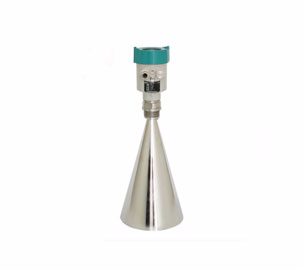

产品名称:6.8G智能型雷达物位计
型号:XY-LD04

测量原理
6.8G智能型雷达物位计是发射能量很低的极短的微波脉冲通过天线系统发射并接收来测量物位的。雷达波以光速运行。运行时间可以通过电子部件被转换成物位信号。一种特殊的时间延伸方法可以确保极短时间内稳定和精确的测量。 即使工况比较复杂的情况下,存在虚假回波,用最新的微处理技术和调试软件也可以准确的分析出物位的回波。
输入:天线接收反射的微波脉冲并将其传输给电子线路,微处理器对此信号进行处理,识别出微脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成,精度可达到毫米级。距离物料表面的距离D与脉冲的时间行程T成正比: D=C×T/2  其中C为光速  因空罐的距离E已知,则物位L为:L=E-D
输出:通过输入空罐高度E(=零点),满罐高度F(=满量程)及一些应用参数来设定,应用参数将自动使仪表适应测量环境。对应于4-20mA输出。
应用:存储容器或过程容器,过程条件复杂。

主要参数
最大量程:35m
测量精度:±1mm
过程连接:法兰316L
天线材料:不锈钢316L /PTFE
过程温度:-40-250 °C
过程压力:-1.0-40bar
频率范围:6.8GHz
信号输出:两线制4-20mA/HART
