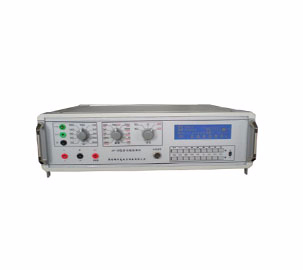

XY30多功能校准仪

1、 用途、特点：
XY30多功能校准仪适用于检定、校验各种0.2级以下电流、电压表。亦可作为高稳定度测试电源使用，配合高等级标准表，校对0.2级以上电流、电压表。
2、 主要功能：
2.1、 5 1/2位LED数字显示输出量，可按实际值或百分比两种方式显示。
2.2、 交、直流电流输出范围为：0～100uA～500uA～2mA～5mA～20mA～50mA～200mA～500mA～2A～5A～20A。
2.3、 交、直流电压输出范围为：0～200mV～1V～2V～5V～10V～20V～50V～100V～200V～500V～1000V。
2.4、 供选择的交流频率为三种：50Hz、60Hz、400Hz
2.5、 输出超载能自动保护，手动复位。
2.6、 每档电压、电流可以过载20%。
2.7、 钳形表测量：配用本厂标准线圈，可测量AC 0～750A（部分表可测量到1000A以上）；DC 0～1000A 误差±0.3%。

3、技术性能

3.1  稳定性：   DC﹤满量程的0.01%/2分钟
                AC﹤满量程的0.03%/2分钟
3.2、交流失真度：﹤0.5%
3.3、直流纹波系数：﹤0.1%
3.4、输出频率及准确度：50Hz  60Hz  400Hz  ﹤1%
3.5、输出电压、电流的范围及准确度（23℃±2℃,输出值大于10%量程）
3.6、电源功耗：交流电源电压220V±10%，频率50Hz±1Hz；功耗﹤180VA
3.7、工作环境：工作环境的温度5℃～35℃，相对湿度不大于80%
3.8、工作时间：连续
3.9、外形尺寸：150×495×466mm3
3.10、重量：约16kg

输出项目	输出范围	额定输出	最大输出	准确度
交直流   电  压	0～200mV	10mA	30mA	DC：±（读数的0.02%+满量程的0.03%） AC：±（读数的0.03%+满量程 的0.07%）
	0～2V	20mA	60mA
	0～5V～10V～20V	40mA	100mA
	0～200V～500V	20mA	60mA
	0～1000V	10mA	30mA
交直流 电  流	0～100uA～500uA ～2mA～5mA ～20mA～50mA	DC：3V   AC：36V		DC：±（读数的0.02%+满量程的0.03%） AC：±（读数的0.03%+满量程的0.07%） 2mA以下不考核精度
	0～200mA ～500mA	DC：3V AC：12V
	0～2A～5A～20A	2V
标  准 电  阻	20、24、50、100、 240、500（Ω） 1、2.4、5、10、 24（KΩ）另加 ×1K、×1倍率档位 （即10KΩ～24MΩ）	0.25W		±0.3%+20mΩ
