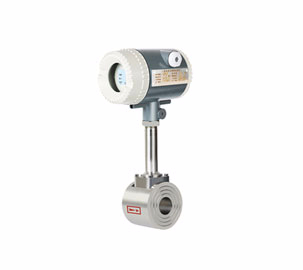

智能一体式涡街流量计

智能一体式涡街流量计

      智能一体式涡街流量计,是根据卡门(Karman)涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。

全国销售热线: 18966915539

智能一体式涡街流量计产品概述:
智能一体式涡街流量计,是根据卡门(Karman)涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。并可作为流量变送器应用于自动化控制系统中涡街流量计。可广泛用于大、中、小型各种管道给排水、工业循环、污水处理,油类及化学试剂以及压缩空气、饱和及过热蒸汽、天然气及各种介质流量的计量。
智能一体式涡街流量计主要特点:
无可动部件,长期稳定,结构简单便于安装和维护
采用消扰电路和抗振动传感头,具有一定抗环境振动性能
采用超低功耗单片微机技术,1节3.2V10AH锂电池可使用5年以上
由软件对仪表系数非线性进行修正,提高测量精度
压力损失小,量程范围宽
采用EEPROM对累积流量进行掉电保护,保护时间大于10年
智能一体式涡街流量计详细参数:

公称通经(mm)15,20,25,40,50,65,80,100,125,150,200,250,300
仪表材质1Cr18Ni9Ti
公称压力(Mpa)PN1.6Mpa;PN2.5Mpa;PN4.0Mpa
被测介质温度(℃)-40~+250℃;-40~+350℃
环境条件温度-10~+55℃,相对湿度5%~90%,大气压力86~106Kpa
精度等级测量液体:示值的±0.5
测量气体或蒸汽:示值的±1.0、±1.5
量程比1:10;1:15
阻力损失系数Cd<2.6
输出信号可选4-20mA或脉冲
供电电源传感器:+12VDC、+24VDC(可选)
变送器:+24VDC
现场显示型:仪表自带3.2V锂电池
信号传输线STVPV3×0.3(三线制),2×0.3(二线制)
安装方式法兰夹持或一体化法兰连接
传输距离≤500m
信号线接口内螺纹M20×1.5
防爆等级ExdIIBT6
防护等级IP65
允许振动加速度1.0g



智能一体式涡街流量计流量范围:

口径(mm)液体测量范围(m3/h)气体测量范围(m3/h)
DN150.4~42.8~12
DN201~76~30
DN251.6~109~55
DN322.1~1515~130
DN402.5~2522~200
DN503.5~3536~320
DN656.5~6850~480
DN8010~10075~628
DN10015~150130~1100
DN12527~275200~1700
DN15040~350280~2240
DN20080~650580~4200
DN250120~950970~5500
DN300180~18001460~8000





涡街流量计安装环境的要求
1、涡街流量计安装场所应不能有强烈震动和强磁干扰。泵或阀等引起的管道振动将造成测
   量误差,严重时甚至影响仪表的正常测量,须在其上下游2D处加设管道紧固装置,支撑管道或用软管隔离,加强抗振效果。

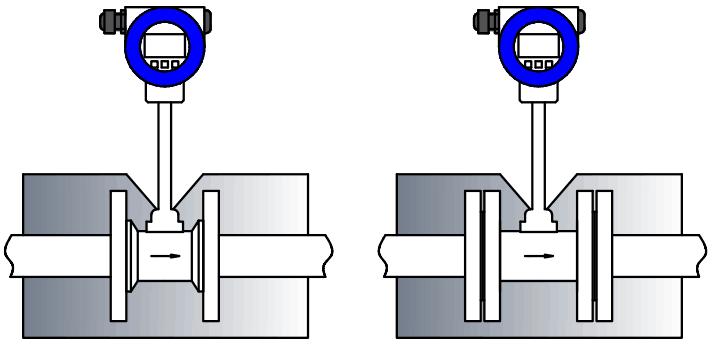

2、涡街流量计避开高温热源和辐射源的直接影响。若必须安装,须有隔热通风措施。在测量蒸汽等高温介质时,为防止转换器温度过高,应进行隔热处理,确保流量计外壳暴露在外,以便热量向外辐射,防止仪表电子部件温度过高影响流量计寿命。允许隔热层高度如下图



                                法兰卡装式                                          法兰连接式
注:建议流量计本体不包裹保温层,以确保散热的效果。

3、避开高湿环境和强腐蚀气体环境。若必须安装,须有通风措施。
4、防爆型传感器和变送器安装于危险场所,安全栅、显示仪表、供电电源,计算机等关联设备必须安装在安全场所,传感器和变送器应有可靠接地,防爆地线不得与强电系统保护接地共用。
5、流量计应尽量避免安装在架空较长的管道上,由于管道的下垂容易造成流量计与法兰间的密封泄漏。若必须安装时,须在流量计的上下游2D处分别设置管道支撑点。

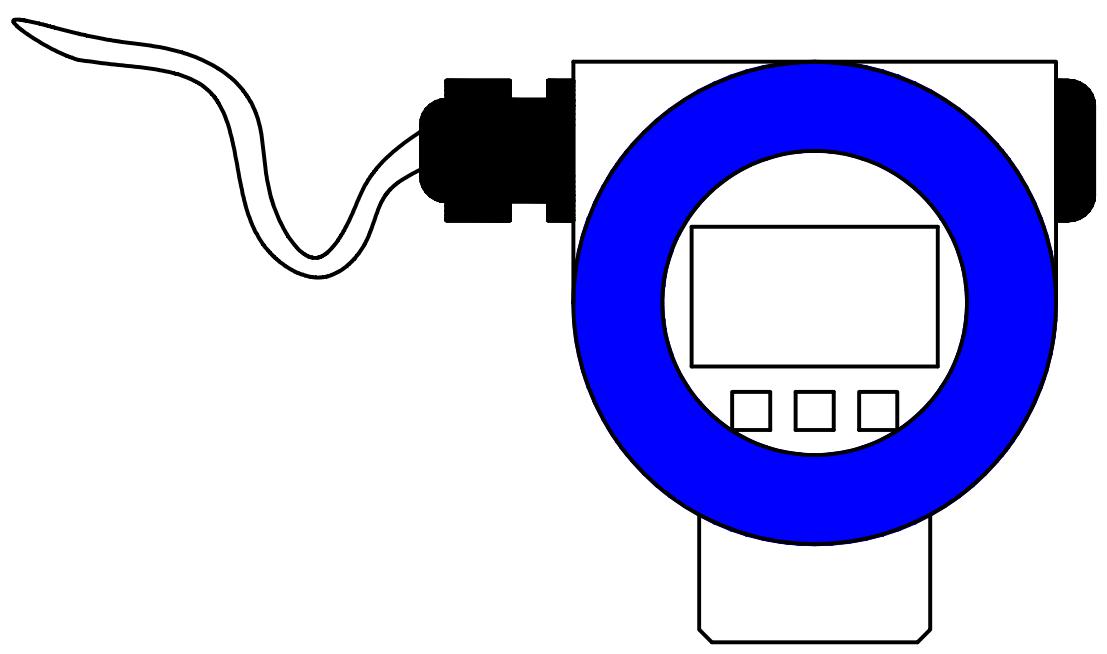

6、仪表最好安装在室内,安装在室外应注意防水,防潮及防晒,使用防护罩遮阳,特别注意在电气接口处应将电缆线弯成U形,避免水顺着电缆线进入放大器壳内。


                                          防水接线示意图
7、流量计应避免安装在阀门出口较近处,否则阀门的开关会影响流量计的寿命,严重时会损坏流量计。为方便维修,应安装旁通管道,特别是某些生产过程中不能中间停止流体的场合。
8、请保证管道内介质处于满管状态,流量计可以安装在水平或者垂直管道上,如果安装在垂直管道上,被测介质是液体时须自下往上流动。
9、流量计的上游不应设置流量调节阀,而是把流量调节阀放在流量计的下游。
10、仪表对安装点的上下游直管段有一定要求,否则会影响介质在管道中的流场,影响仪表的测量精度,具体请参照后续详细介绍。
