温压一体液位计解决方案
温压一体液位计解决方案

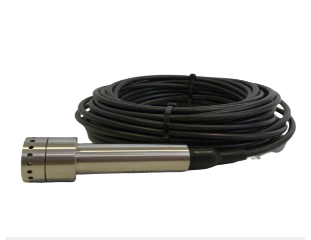

产品概述：
YDW系列是采用国际先进的扩散硅传感技术生产的液位变送器，可根据实际应用选择不同的传感芯体，采用不锈钢密封结构。可以有多种信号输出、量程测量范围较宽泛，长期稳定性好，防堵塞，测量过程中不存在粘稠介质堵塞的情况，一体化结构设计，适用杂质较多的污水、化工涂料、油漆、泥浆、沥青、原油等粘稠介质的压力测量与控制。适用于各种需要对流体压力进行精密测量的场所，如石油化工、环保监测、水利工程，油罐等场合的液位测量。
产品特点：
简单的外形设计，性价比高,防堵塞，线性好
易安装，易清洗，直接投放到介质中使用
防水通气电缆与外壳紧密连接
全不锈钢封装，测量端带不锈钢隔离膜片
温漂小，精度高，性能稳定可靠
可替代同类进口产品
EMC 性能佳，符合 CE 认证
提供 OEM 接受客户定制
应用于：河水，污水，淤泥较深的环保水利等液位测量领域
采用通气防水转接装置，可以有效防止大气压对精度的影响，提高
外形尺寸：
规格说明：
协议详解：
9600,N,8,1 含义:9600bps,无校验,8 位数据位,1 位停位.
读命令格式（03 功能码）：
规格说明：
| 序号 | 功 能 | 参 数 | 序号 | 功 能 | 参 数 |
| 1 | 量程范围 | 0~0.5m…5m…10m……200mH2o任选 | 6 | 供电电压 | 12～36（24）VDC; 5VDC; 10VDC |
| 2 | 输出信号 | 4-20mA;0-5V;0.5-4.5V;0-10V; | 7 | 工作温度范围 | 0～50℃ |
| 3 | 综合精度 | 0.5%FS； 0.25%FS | 8 | 补偿温度范围 | 0～50℃ |
| 4 | 过载压力 | 1.5x FS | 9 | 防护等级 | IP65/IP67 |
| 5 | 电气接口 | 直接引线 | 10 | 产品材料 | 316不锈钢 |
协议详解：
9600,N,8,1 含义:9600bps,无校验,8 位数据位,1 位停位.
读命令格式（03 功能码）：
| 地址 | 功能码 | 数 据 起 始 (H) | 数 据 起 始 (L) | 数 据 个 数 (H) | 数 据 个 数 (L) | CRC16 (L) | CRC16 (H) |
| 0X01 | 0X03 | 0X00 | 0X04 | 0X00 | 0X01 | 0XC5 | 0XCB |
返回读命令格式：
| 地址 | 功能码 | 数据长度 | 数据 (H) | 数据 (L) | CRC16 (L) | CRC16 (H) |
| 0X01 | 0X03 | 0X02 | 0X00 | 0X01 | 0X79 | 0X84 |
写命令格式(06 功能码)举例
| 地址 | 功能码 | 数 据 起 始 (H) | 数 据 起 始 (L) | 数据 (H) | 数据 (L) | CRC16 (L) | CRC16 (H) |
| 0X01 | 0X06 | 0X00 | 0X00 | 0X00 | 0X02 | 0X08 | 0X0B |
返回写数据格式:举例
| 地址 | 功能码 | 数 据 起 始 (H) | 数 据 起 始 (L) | 数据 (H) | 数据 (L) | CRC16 (L) | CRC16 (H) |
| 0X01 | 0X06 | 0X00 | 0X00 | 0X00 | 0X02 | 0X08 | 0X0B |
地址说明：
| 地址 | 数据格式 | 数据个数 | 意义 |
| 0X04 | 读液位值 | 2 | 4 位固定小数 |
| 0X05 | 读温度值 | 2 | 1 位固定有符号数 |
| 0X06 | 写液位系数 | 2 | 4 位固定小数 |
| 0X07 | 写温度系数 | 2 | 4 位固定小数 |
数据格式举例：
| 读数据 广播读数据 地址 00 | |
| 发送 | 00 03 00 04 00 01 C4 1A //读 1 位数据 |
| 返回 | 02 03 02 34 7D 2A A5 |
| 发送 | 00 03 00 04 00 02 84 1B //读04后的两位数据，液位，温度 |
| 返回 | 02 03 04 34 C3 00 C5 F7 6C |
| 发送 | 00 03 00 05 00 01 95 DA //读05地址，温度数据 |
| 返回 | 02 03 02 00 C7 BD D6 |
| 发送 | 02 03 00 04 00 01 C5 F8 //按照地址读数据 |
| 返回 | 02 03 02 33 BA 69 07 |
| 写数据 广播读数据 地址 00 | |
| 发送 | 00 06 00 00 00 01 49 DB //修改地址为 01 |
| 返回 | 01 06 00 00 00 01 48 0A // |
| 发送 | 00 06 00 06 2A F8 76 F8 //液位系数1.1000 四位小数 |
| 返回 | 01 06 00 06 2A F8 77 29 |
| 发送 | 00 06 00 06 27 10 72 26 //液位系数1.1000 四位小数 |
| 返回 | 01 06 00 06 27 10 73 F7 |
| 发送 | 00 06 00 07 2A F8 27 38 //温度系数1.1000 4位小数 |
| 返回 | 01 06 00 07 2A F8 26 E9 |
| 发送 | 00 06 00 07 27 10 23 E6 //温度系数1.0000 4位小数 |
| 返回 | 01 06 00 07 27 10 22 37 |
