智能一体式涡街流量计的特点和技术参数

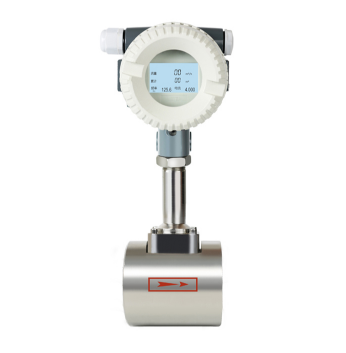

智能一体式涡街流量计产品概述：
智能一体式涡街流量计，是根据卡门（Karman）涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。并可作为流量变送器应用于自动化控制系统中涡街流量计。可广泛用于大、中、小型各种管道给排水、工业循环、污水处理，油类及化学试剂以及压缩空气、饱和及过热蒸汽、天然气及各种介质流量的计量。
智能一体式涡街流量计主要特点：
无可动部件，长期稳定，结构简单便于安装和维护
采用消扰电路和抗振动传感头，具有一定抗环境振动性能
采用超低功耗单片微机技术，1节3.2V10AH锂电池可使用5年以上
由软件对仪表系数非线性进行修正，提高测量精度
压力损失小，量程范围宽
采用EEPROM对累积流量进行掉电保护，保护时间大于10年
智能一体式涡街流量计详细参数：

公称通经（mm）	15，20，25，40，50，65，80，100，125，150，200，250，300
仪表材质	1Cr18Ni9Ti
公称压力（Mpa）	PN1.6Mpa；PN2.5Mpa；PN4.0Mpa
被测介质温度（℃）	－40～+250℃；－40～+350℃
环境条件	温度－10～+55℃，相对湿度5％～90％，大气压力86～106Kpa
精度等级	测量液体：示值的±0.5
测量气体或蒸汽：	示值的±1.0、±1.5
量程比	1:10；1:15
阻力损失系数	Cd<2.6
输出信号	可选4-20mA或脉冲
供电电源	传感器：+12VDC、+24VDC（可选）变送器：+24VDC 现场显示型：仪表自带3.2V锂电池
信号传输线	STVPV3×0.3（三线制），2×0.3（二线制）
安装方式	法兰夹持或一体化法兰连接
传输距离	≤500m
信号线接口	内螺纹M20×1.5
防爆等级	ExdIIBT6
防护等级	IP65
允许振动加速度	1.0g

智能一体式涡街流量计流量范围:

口径（mm）	液体测量范围（m3/h）	气体测量范围(m3/h)
DN15	0.4~4	2.8~12
DN20	1~7	6~30
DN25	1.6~10	9~55
DN32	2.1~15	15~130
DN40	2.5~25	22~200
DN50	3.5~35	36~320
DN65	6.5~68	50~480
DN80	10~100	75~628
DN100	15~150	130~1100
DN125	27~275	200~1700
DN150	40~350	280~2240
DN200	80~650	580~4200
DN250	120~950	970~5500
DN300	180~1800	1460~8000
