高防护型超声波物（液）位仪

XY-GA铸铝型超声波物（液）位仪，是我司根据多年应用经验开发、制造的通用型超声波物位计。它博采众长,吸取了国内外多种物位仪优点。实现了全数字化、人性化设计理念, 成为我司升级換代的高端产品。外壳采用铸铝防水外壳、采用国际通用的电器接口。标准的接线端子，便于施工安装；透明观察窗口，更方便的物位数据观察。具有完善的物/液位测控、数据传输和人机交流功能。主芯片采用进口工业级单片机、数字温度补偿和超宽电压输入稳压等数十块相关专用集成电路。具有抗干扰性强、可任意设置上下限节点、在线输出调节、带有现场显示。可选择模拟量，开关量及RS485输出，方便的与相关设施接口。它具有高可靠。无污染。性能稳定。不必接触工业介质就能满足大部分液位、料位测量要求。彻底解决了压力式、电容式、浮子式等传统测量方式带来的缠绕、堵塞、泄露、介质腐蚀、维护不便等缺点。因此可广泛应用于与料位，液位测控相关的各个领域。本产品经国家权威机构检验认可，本产品符合GB3836.1－2010和GB3836.4－20010国家标准要求，防爆标志为：ExiaIIBT4Gb。

性能特点

★国际通用的电器接口便于施工

★坚固、稳定的传感器适合恶劣工业场合

★抗干扰性强，可任意设置上下限节点及在线输出调节

★换能器内置温度传感器，实现测量值的实时自动温度补偿

★盲区也可人工设置，屏蔽探头附近干扰信号

★4~20MA电流输出，可选现场总线接口

应用领域

☆水及污水处理   泵房、集水井、生化反应池、沉淀池等

☆电力、矿山   灰浆池、煤浆池、黄油储罐、堆料场或部分移动设备控制等

☆食品工业    酒厂、粮仓、食品材料装盛槽罐等

☆控制系统配套使用

性能指标

量程：2m、5m、8m、10m、12m、15m、20m、25m、30m （订货时选定）

盲区：<0.25– 1.5m（因量程不同而不同）

发射角：小于12°（据传感器而不同）

最小显示分辨率：1mm

频率 ：20 KHz～2000KHz

精度：±0.3%F.S

温度补偿：自动温度补偿

显示：LED、LCD、OLED（可选）

现场设置：通过物/液位仪按键完成

输出（订货选定）

模拟输出信号：0～20mA；4～20mA负载>300Ω；0～5V；0～10V

数字输出：RS485（支持Modbus）

开关输出：两路NPN

供电（订货选定）

工作电压： DC12—24V 或AC220V

功耗:<1.5W

物理特性

外形尺寸：
Φ79mm×210mm×G1 1/2（2m量程）

Φ79mm×223mm×M60（5m-15m量程）

Φ79mm×270mm×DN80非标法兰（20m-30m量程）

安装方式：
G1 1/2或 ￠47mm圆孔配大锣环(2m量程)

M60×2或 ￠61mm圆孔配大锣环（5m-15m量程）

DN80非标法兰（20m-30m量程）

外壳材质：铸铝

传感器材质：ABS/尼龙

电气接口：M20X1.5(两组)

键        盘：三位贴片式A、B、C按键

进线电缆：用户自定义长度(内置接线端子)

环境性能

防护等级：IP65 (可定制更高防护等级)

防爆等级：EXiaII BT4Gb(订货时选定）

工作环境：常温常压

储存湿度： ≤80%RH无结露

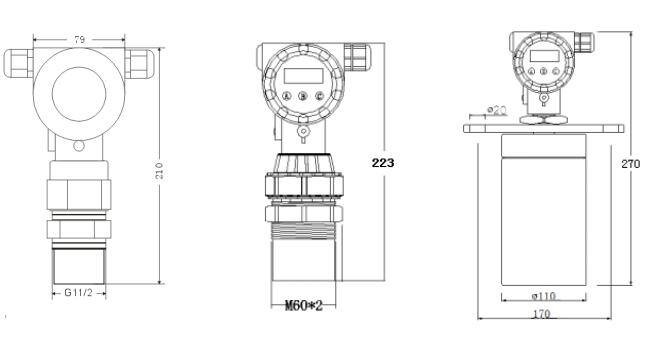

产品尺寸说明(单位：mm)
