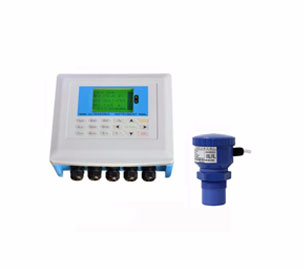

XY-F/FP分体式超声波物（液）位仪

产品名称：分体式超声波物（液）位仪
型号：XY-F/FP

产品简介

XY-F/FP分体式超声波物（液）位仪,是我司积多年生产经验，吸取了多种同类产品优点，而开发的一款方便适用的分体式超声波物位仪表，解决了在恶劣环境一体机电路容易出现故障的后顾之忧。具有测量精确、工作可靠、外观大方等优点。采用大规模集成电路，元件贴片率达90%，保证了产品的长期可靠性。同时将其功耗降到了极低，采用大屏幕显示全中文菜单容易上手，支持SD卡数据采集和串口数据下载，可记录十个干扰回波点。

产品特色

★本产品内置蓝牙、GPRS通信、WIFI实现物联网

★备份和还原设置参数

★可测量物位、液位、体积、重量等

★可任意调整模拟量输出

★具有数字滤波和回波识别功能

★可人工设定固定干扰滤波功能

★支持自定义串口数据格式（订货时选定）

★支持自定义数学函数运算

★支持自定义声速（特殊物质测量）

★支持MiniSD卡数据采集（订货时选定）

★支持USB输出（订货时选定）

★支持微型打印机（订货时选定）

应用领域

☆ 水及污水处理 泵房、集水井、生化反应池、沉淀池等

☆ 电力、矿山 灰浆池、煤浆池、黄油储罐、堆料场或部分移动设备控制等

☆ 食品工业 酒厂、粮仓、食品材料装盛槽罐等

☆控制系统配套使用

性能指标

测距范围：2m、5m、8m、10m、12m、15m、20m、25m、30m、35m、40m（订货时选定）；

盲区：0.3-1.5m（与量程而不同）

发射角:小于 12°（与传感器而不同）

测距精度：±0.3%F.S

显示：中英文大屏LCD、彩屏TFT（可选）

最小显示分辨率：1mm

温度补偿：自动温度补偿

工作频率：20 KHz～200KHz（因型号规格而不同）

现场设置：通过本机按键完成

标定：出厂标定，可现场校准

可中英文自动切换

输出（订货时选定）

模拟信号输出：4～20mA（标配）、0～20mA、0～5V、 0～10V负载>300Ω

数字通讯：RS485、HART协议、GPRS、MiniSD卡数据采集、USB（订货时选定）

4通道继电器输出
继电器触点容量：
AC     5A 250V
DC   10A 120V

工作电压：AC220V或DC12-24V

功耗：<5W

物理性能

主机外形尺寸：180mm×160mm×76mm、/256mm×175mm×110mm

主机材质：ABS工程塑料/铸铝

传感器线缆：10m屏蔽线缆（可定制任意长度）

换能器材质：ABS工程塑料、尼龙

传感器外形尺寸：
Φ65mm×119mm×G1 1/2(2m量程)

Φ74mm×137mm×M60(5m-15m量程)

Φ110mm×194mm×M30(20m-40m量程)

传感器安装接口：
G1 1/2(2m量程)

M60×2（5m-15m量程）

M30X1.5或DN80非标法兰（20m-40m量程）


环境性能

防护等级：IP65 (可定制更高防护等级)

防爆等级：EXiaII BT4Gb(订货时选定）

工作环境： 常温/常压

储存湿度： ≤80%RH无结露

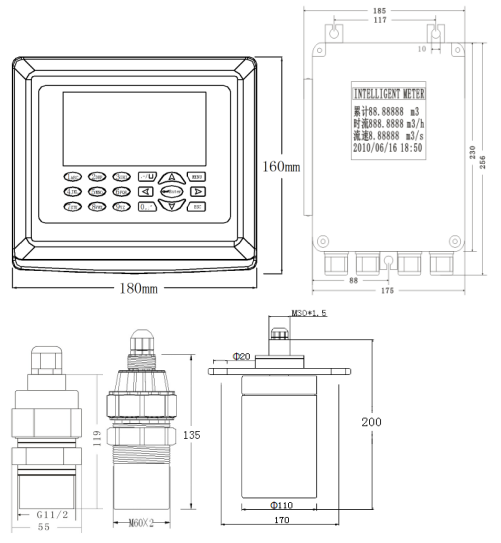

产品尺寸说明（单位mm）
