高精度小盲区超声波物（液）位仪

概述
高精度小盲区超声波物（液）位仪是我司专为小盲区、高精度、小空间的工况测控而研制的。国内首创盲区小于0.06m,精度可达±1mm的超声波测距产品。外壳采用ABS工程塑料防水外壳，探头部分为PP或不锈钢，壳体小巧且相当坚固；透明的主机盖设计，方便观察显示。主芯片采用进口工业级单片机，数字温度补偿和超宽电压输入稳压等数十块相关专用集成电路，使产品性能更稳定工作更可靠。它具有抗干扰性强，可通过上位机软件任意设置上下限节点及在线输出调节、可选择模拟量、开关量及RS485输出，方便的与相关设施接口。它具有高可靠、无污染、性能稳定、不接触工业介质就能满足大部分液位、料位测量要求。彻底解决了压力式、电容式、浮子式等传统测量方式带来的缠绕、堵塞、泄露、介质腐蚀、维护不便等缺点。因此可广泛应用于与料位，液位测控相关的各个领域。本产品经国家权威机构检验认可，本产品符合GB3836.1－2010和GB3836.4－20010国家标准要求，防爆标志为：ExiaIIBT4Gb。

性能特点

★坚固、稳定的传感器适合恶劣工业场合

★抗干扰性强，可任意设置上下限节点及在线输出调节

★换能器内置温度传感器，实现测量值的实时自动温度补偿

★4~20MA电流输出，可选现场总线接口

★国内首创0.06m小盲区液位计

应用领域

☆水及污水处理     泵房、集水井、生化反应池、沉淀池等

☆电力、矿山     灰浆池、煤浆池、黄油储罐、堆料场或部分移动设备控制等

☆食品工业      酒厂、粮仓、食品材料装盛槽罐等

☆控制系统配套使用

性能指标

量程：1m、2m （订货时选定）

盲区：<0.06-0.15m

发射角：小于6°

最小显示分辨率：1mm

最大误差：小于±1mm、小于±1.5mm

工作频率：40KHz～430.0KHz

温度补偿：自动温度补偿

显示：四位八段LED数码管(可选LCD显示)

现场设置： 通过本机按键完成

标定：出厂标定、可现场校准

输出（订货时选定）

模拟输出信号：0～20mA；4～20mA负载>300Ω；0～5V；1～5V；0～10V；1～10V

数字输出：RS485（支持Modbus）

开关输出：三路NPN

供电

工作电压：DC12—24V

功耗：<1.5W


物理特性

外形尺寸：Φ74mm×92mm×M30 (不锈钢)；Φ74mm×117mm×G1 1/2 (ABS)

安装方式：M30×1.5、G1 1/2

外壳材质：ABS工程塑料；

换能器：不锈钢或ABS工程塑料

键盘：三位贴片式A、B、C键盘

出线方式：仪表标准插座或电缆1.5M（可选任意长度）

环境性能

防护等级：IP65 (可定制更高防护等级)

防爆等级：EXiaII BT4Gb(订货时选定）

工作环境： 常温/常压

储存湿度： ≤80%RH无结露

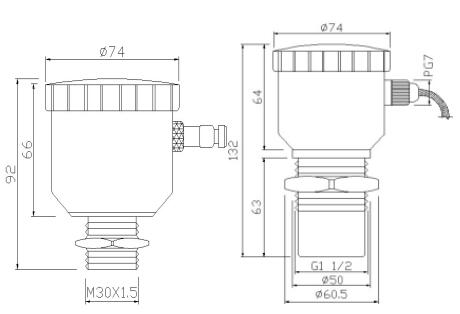

超声波尺寸图：
